Вариант размещения компрессоров пневмосистемы

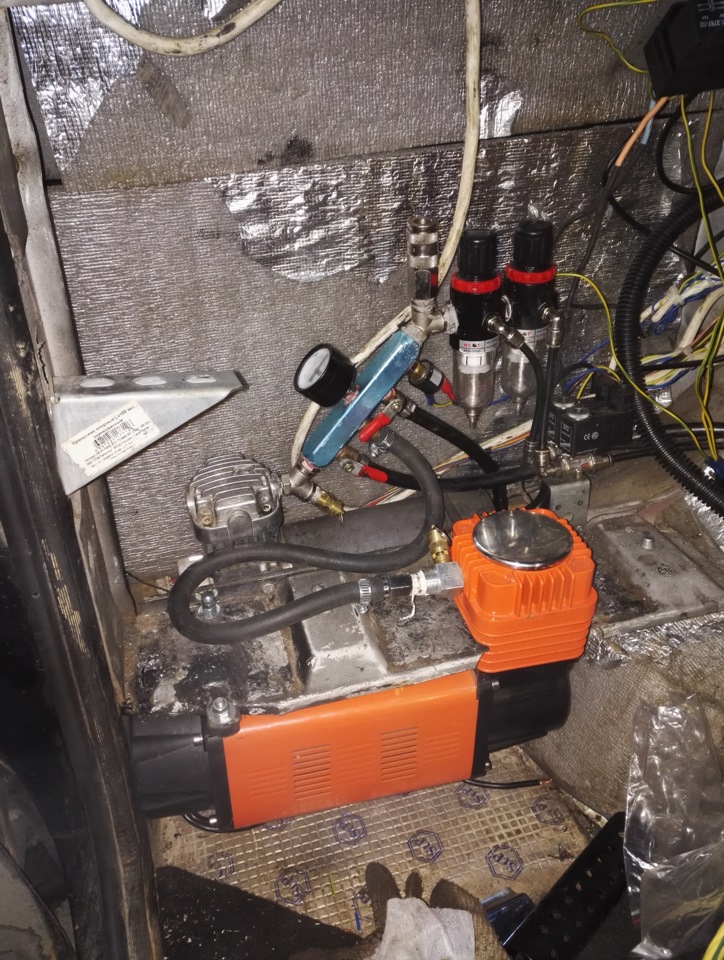

Не знаю насколько актуально, но если кто размышляет куда установить компрессор, то вот как это сделано у меня. Лишнего места не занимает, все под обшивкой в рундуке багажника левом. R20 + AGR-160.

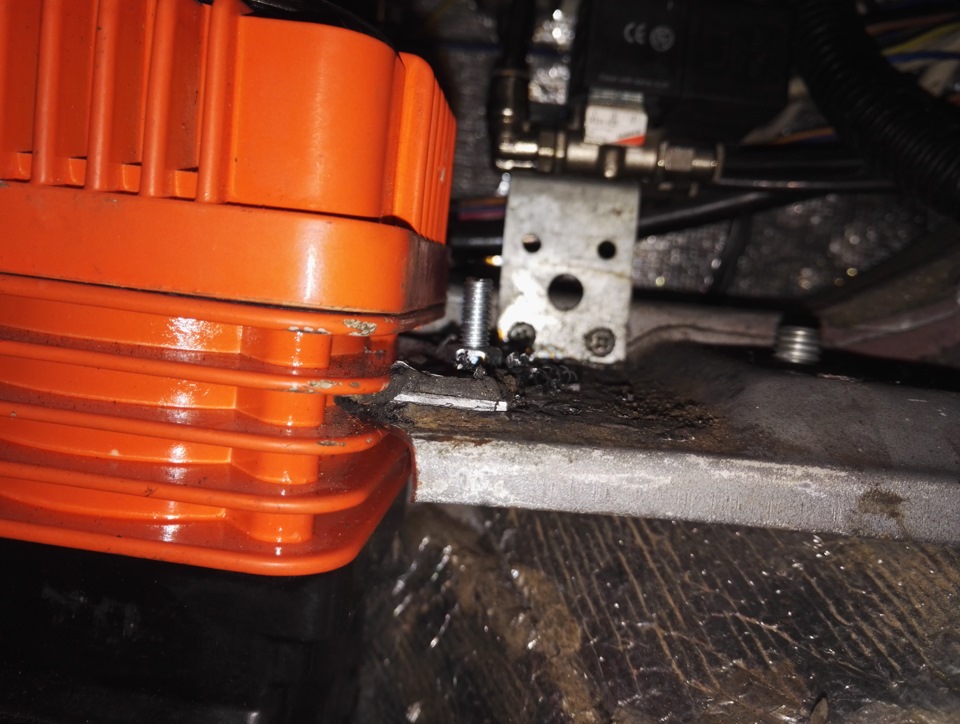

У беркута штатные крепления развернуты в бок, на них и прикручен. Агрессор с одной стороны за перевернутую штатную крепежную планку, а со стороны поршня закреплен за счет установки в разрезанный кронштейн доп. сидух. Естественно все не нужное с компрессоров снято.



Все выводы с коллектора на кранах, что позволяет отключать все потребители или ресивер (который под днищем) на случай разгерметизации и временного снятия пневмо оборудования.

Предохранители оставил штатные, релюшки использую 70А.

Это последний этап в багажнике который хотел делать. Теперь буду зашивать люминем, будет аккуратно. Благодаря 2-м компрессорам, время накачки ощутимо сократилось, благодаря чему компрессоры меньше греются экономя ресурс.





Дата записи: 24.01.2016
