Защита пневмоцилиндра БЛОКСПОРТ от воды и ударов

Приветствую.

В предыдущей записи про установку блокировки БЛОКСПОРТ я высказал свое намерение защитить его от ударов и изолировать от внешней среды отверстие, через которое пневмоцилиндр "дышит", дабы не попадала туда вода и грязь.

Завтра покатушка, пришлось срочно реализовать задуманное :) как всегда, ночь последней гайки.

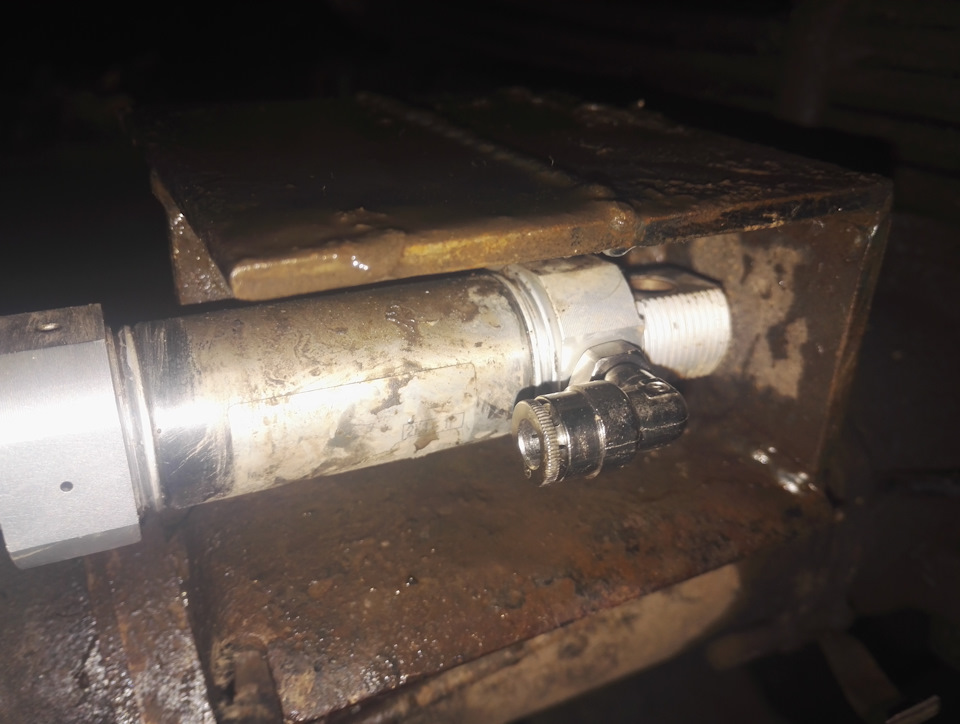

Основной воздух подключил через угловой цанговый фитинг, чтобы не торчало.

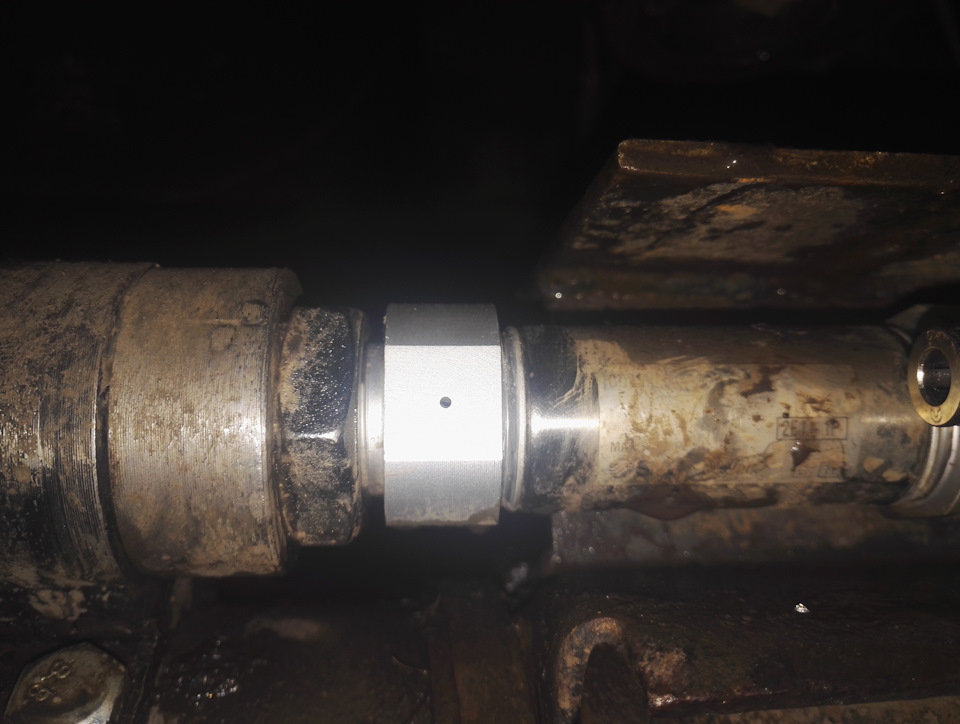

А вот и злополучное отверстие, контакт которого с грязной внешней средой недопустим.

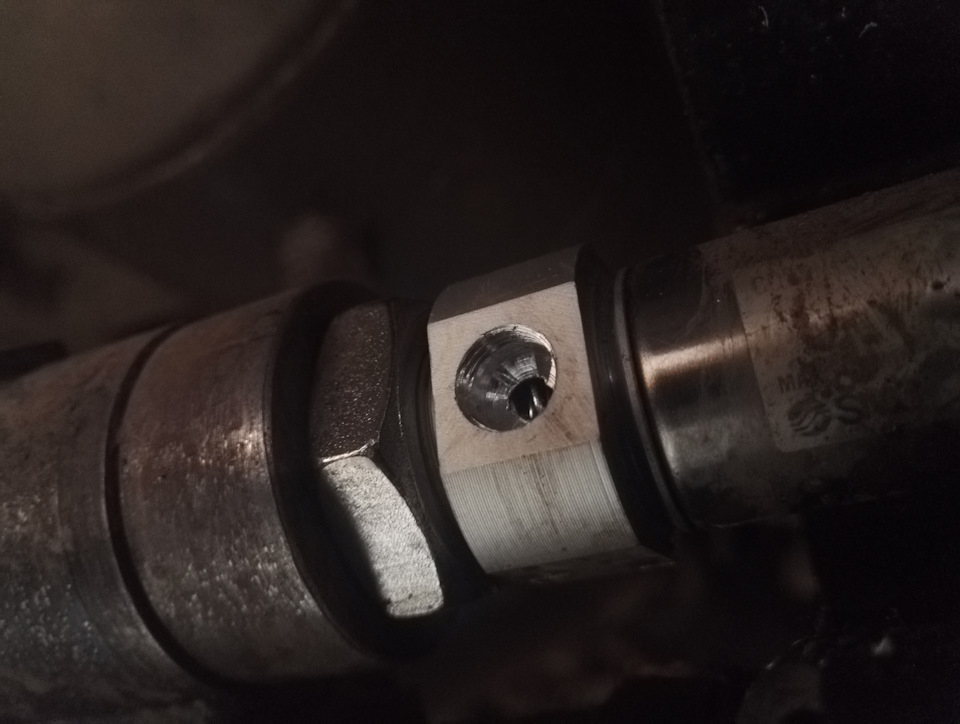

Рассверлил его аккуратно (так как не хотел разбирать цилиндр) 8.8мм, нарезал резьбу G1/8

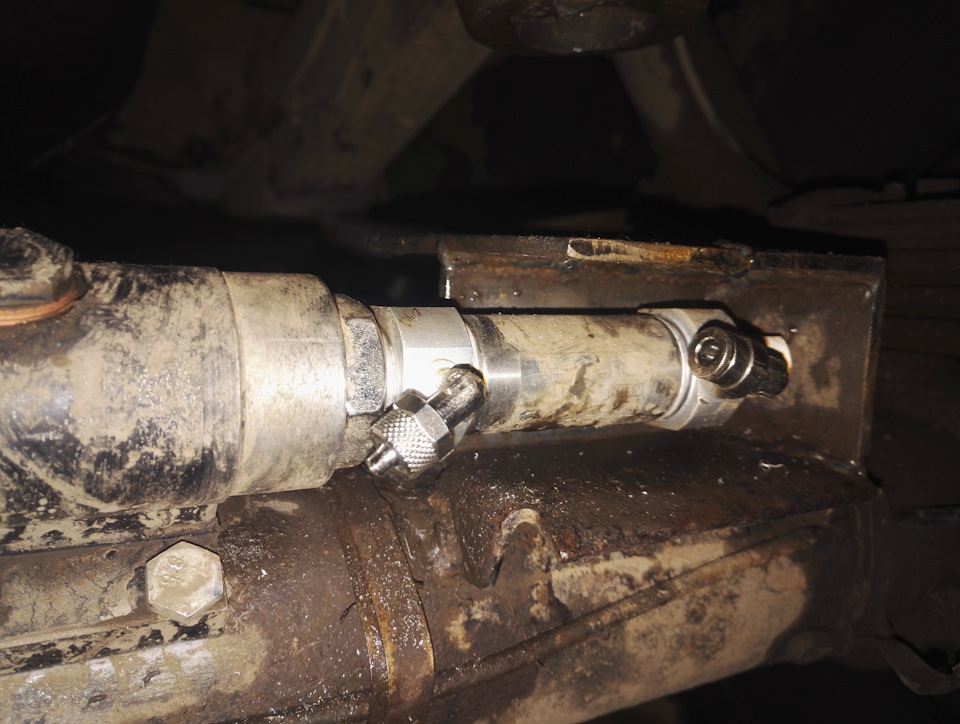

Закрутил в него фитинг угловой. Так как резьбу удалось нарезать только 3-4 витка, на фитинг намотал побольше фум-ленты и закрутил до упора. Трубочку вывел в салон под боковое стекло багажника.

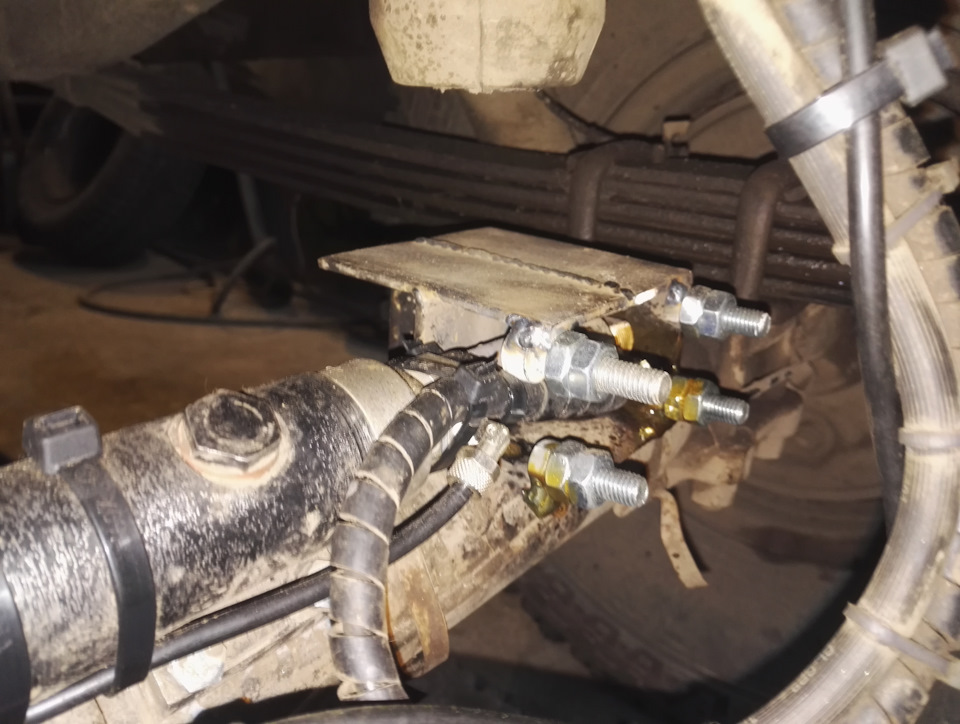

Для крепления щитка приварил 4 болта М10 на фальш-площадку отбойника.

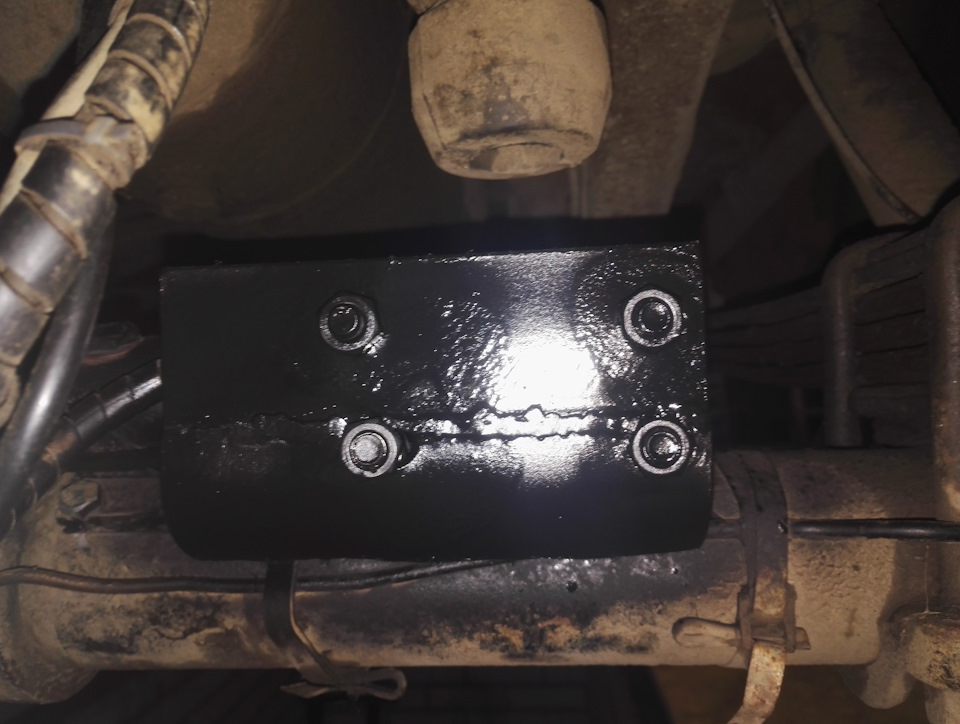

Сварил вместе 2 полосы толщиной 4мм (может и 5, не мерил), загнул край чтобы снизу защищал и при соскальзывании моста с препятствия не вис на нем. Просверлил отверстия под боты.

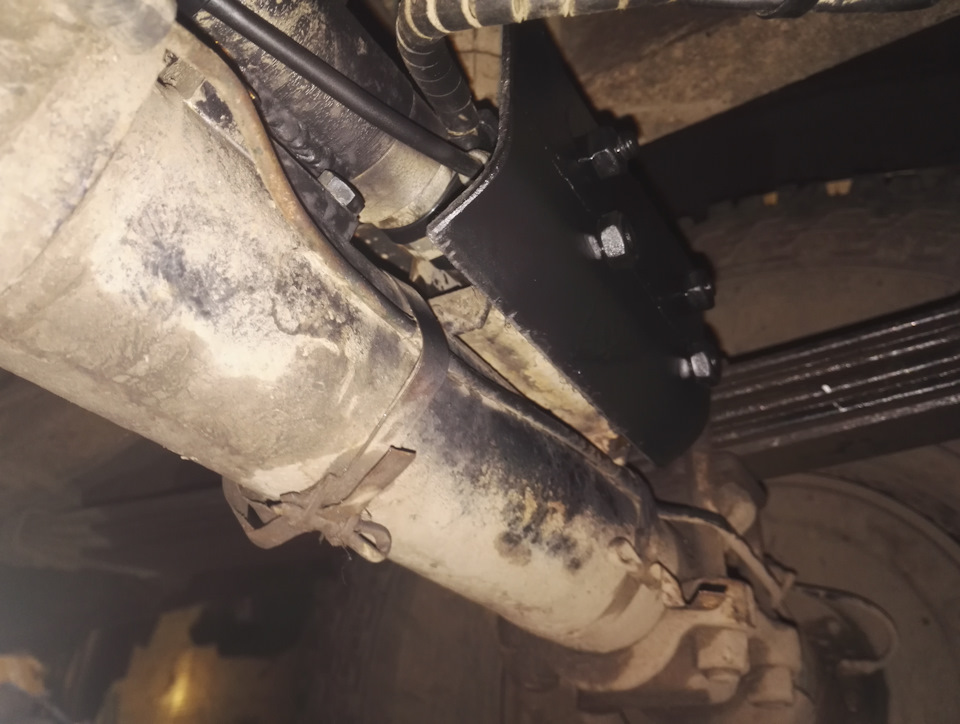

Профит! :) Очень нравится как получилось, надежно.





Дата записи: 18.08.2016
