Взбодрил китайскую LED балку с 80W до 180W

Приветствую.

В посте "Рахитные китайкие ватты в дешевых светодиодных балках", рассказывал, что в моей балке обнаружилось вместо заявленных 240W реальные 80W мощности.

Причем как показало вскрытие, схема драйвера рассчитана на светодиоды 3W, в следствии чего 1W светодиоды сильно грелись, пропуская через себя ток в 2 раза выше максимально рабочего для 1W диодов. К моменту когда начал заниматься балкой 12 светодиодов уже не работали (они подключены по 3 штуки последовательно, соответственно реально выгорело 4).

Было решено заменить диоды на 3W (260-280lm), в Москве нашел только теплый оттенок 3000к за адекватные деньги, ждать месяц с ebay совершенно не хотелось. Как сейчас понимаю, 3000к мне даже больше нравится, видно может чуть хуже, но глазу такой свет более приятен.

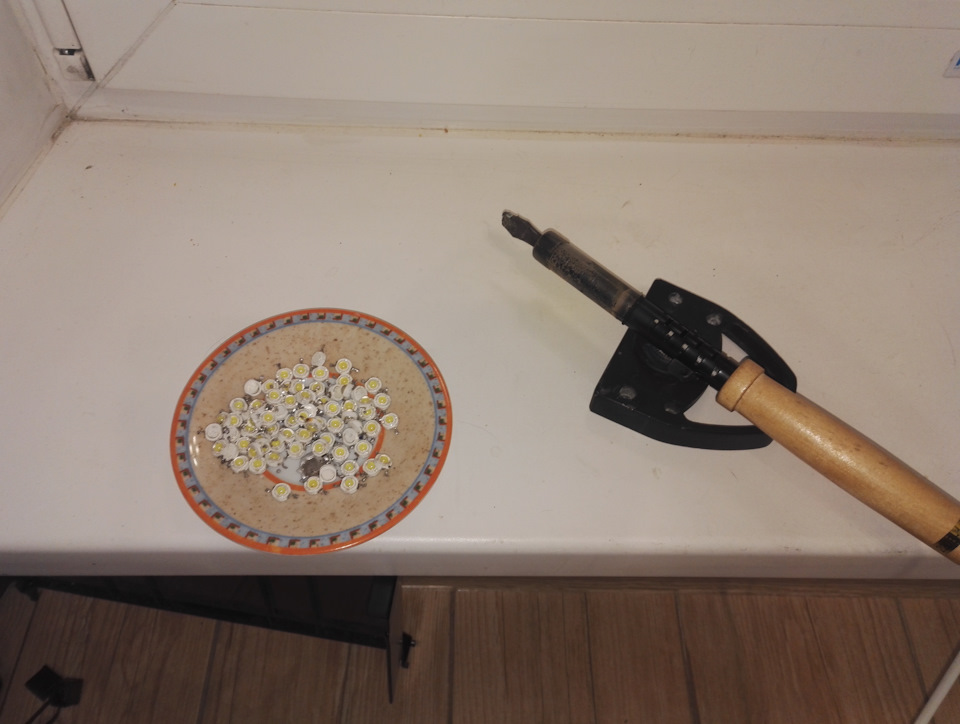

Демонтировал старые светодиоды

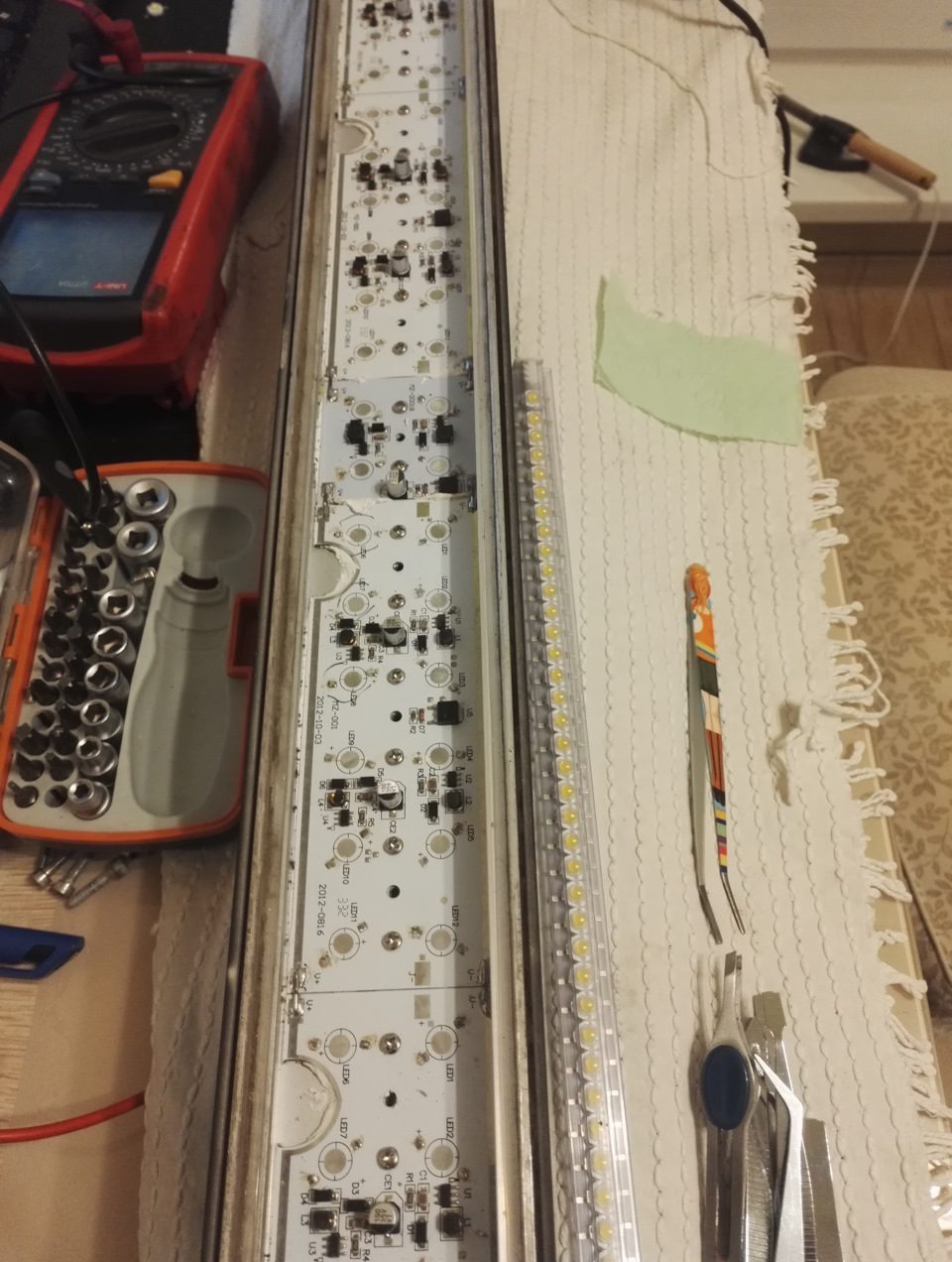

Так как диоды на радиаторе, то 100W паяльник пришелся весьма кстати. Греть большую площадь воздушной паяльной станцией я не стал, опасался за компоненты рядом с диодами.

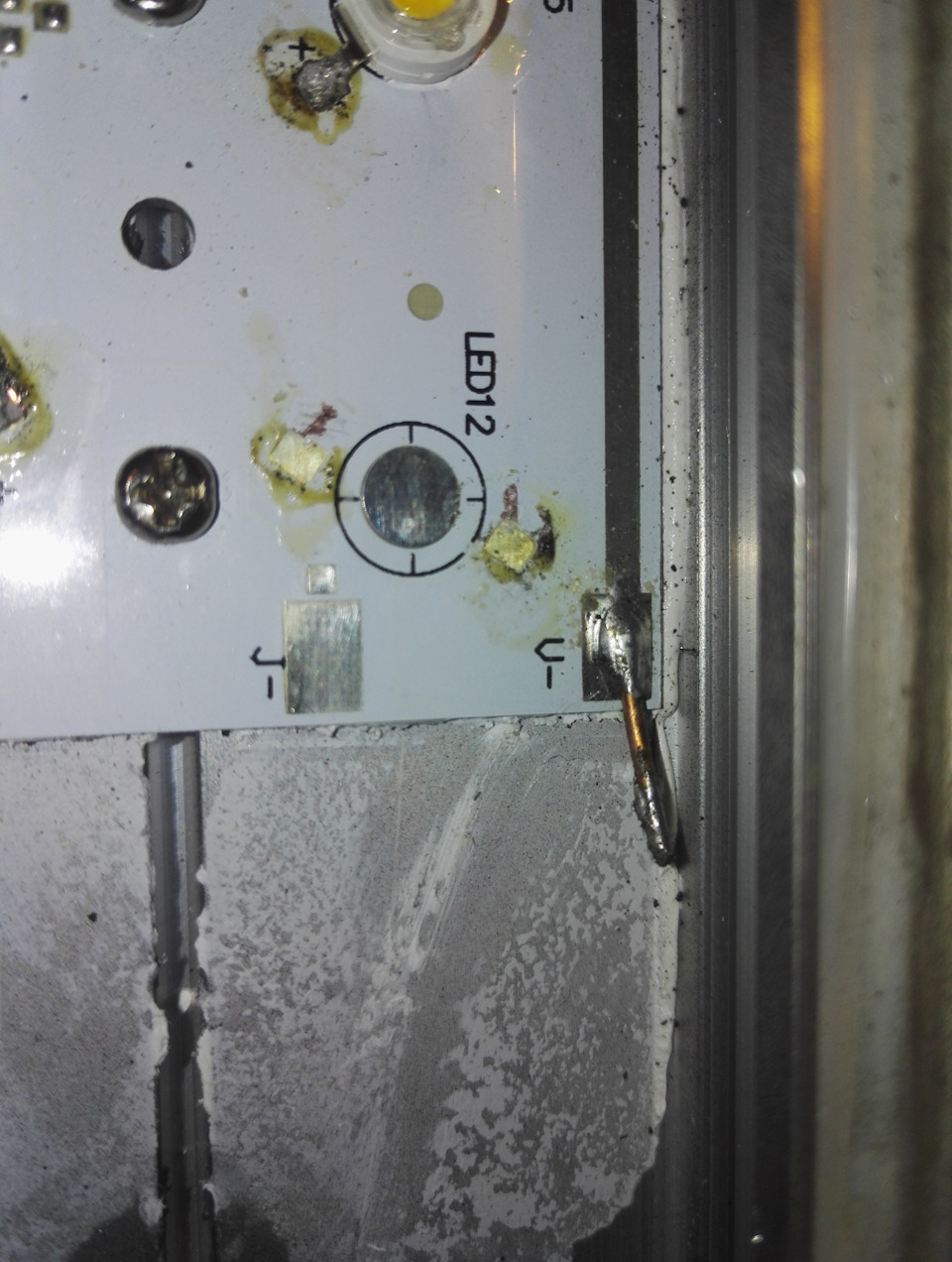

В ходе пайки возникли небольшие проблемы, оторвало штук 10 медных контактных площадок, куда припаивались светодиоды. Ну думаю, все, придется обходить этот диод проводом, так как читал про алюминиевые платы, что там очень тонкий слой диэлектрика и их ни сверлить, ни повреждать нельзя. Но потыкал тестером, никуда не коротит, странно. Зачистил дорожки, припаялся к ним, странно, но все работает :)

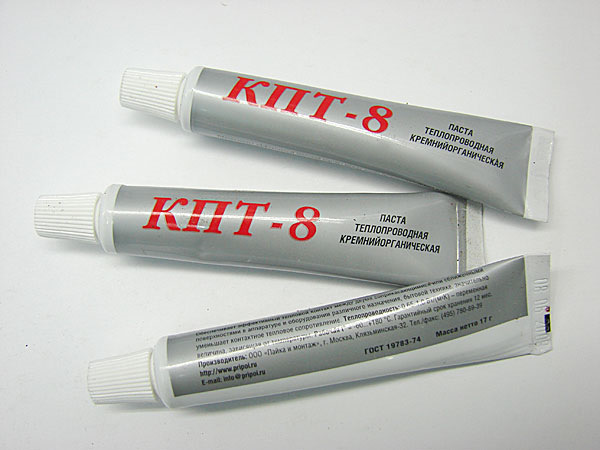

Светодиоды сажал на КТП-8

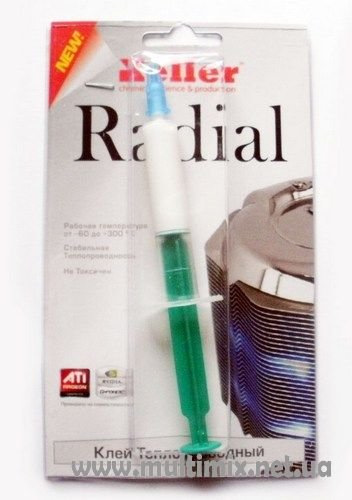

А которые на оторванные площадки, для надежности на термоклей.



Для сравнения сделал фото, до и после.

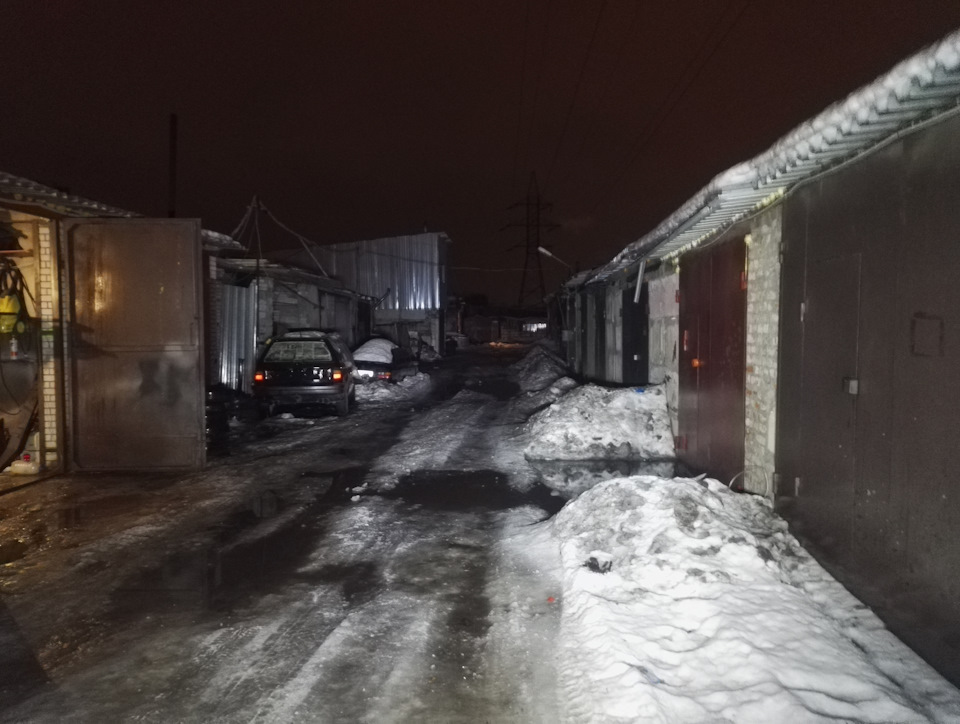

До. 80W.

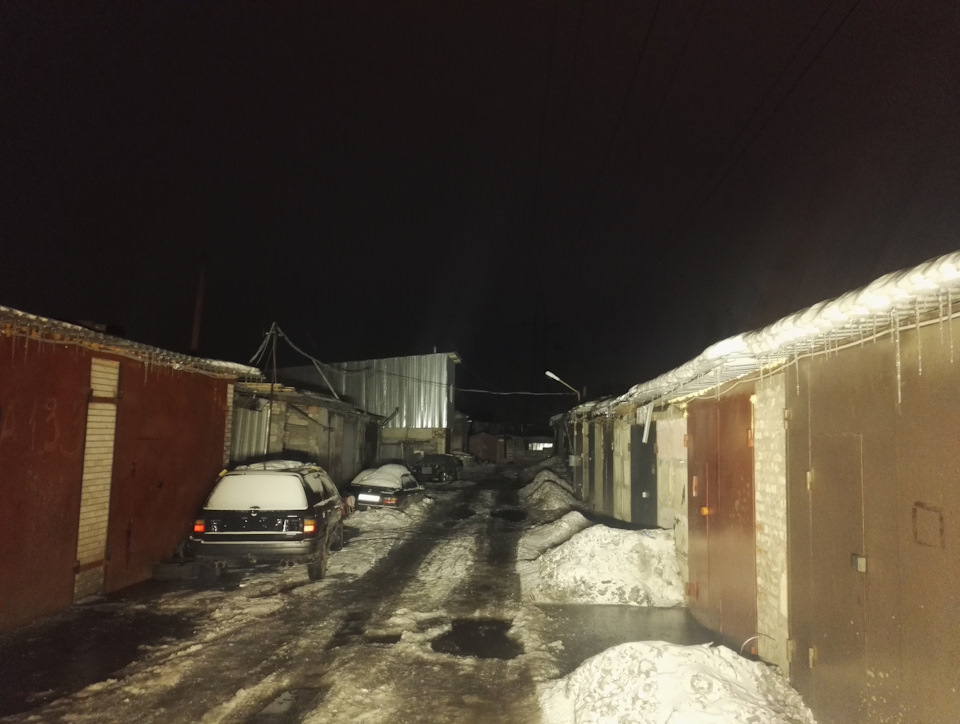

После. 180W

На фото не сильно видно разницу, но в реальности она очень заметная. Световой поток стал намного плотнее, равномерно заливая пространство.

Замерил потребляемую мощность: 180.8W, получается каждый светодиод работает на комфортных для себя 2.26W, что и подтвердилось замером температуры корпуса балки после часа работы. На перегруженных 1W светодиодах и мощности 80W корпус разогревался до 44.9 градусов, на 3W диодах при том же рабочем токе диодов (0.6A) и мощности 180W макс разогрев — 49.5 градусов.

p.s. Моя доволен :)





Цена вопроса: 1 800 ₽
