Установка принудительной блокировки от ИЖ-ТЕХНО

Традиционно не успеваю все задуманное сделать заранее, поэтому пришлось оставить установку на ночь последней гайки. 5 утра, через несколько часов выезжать, самое время разобрать мост :)

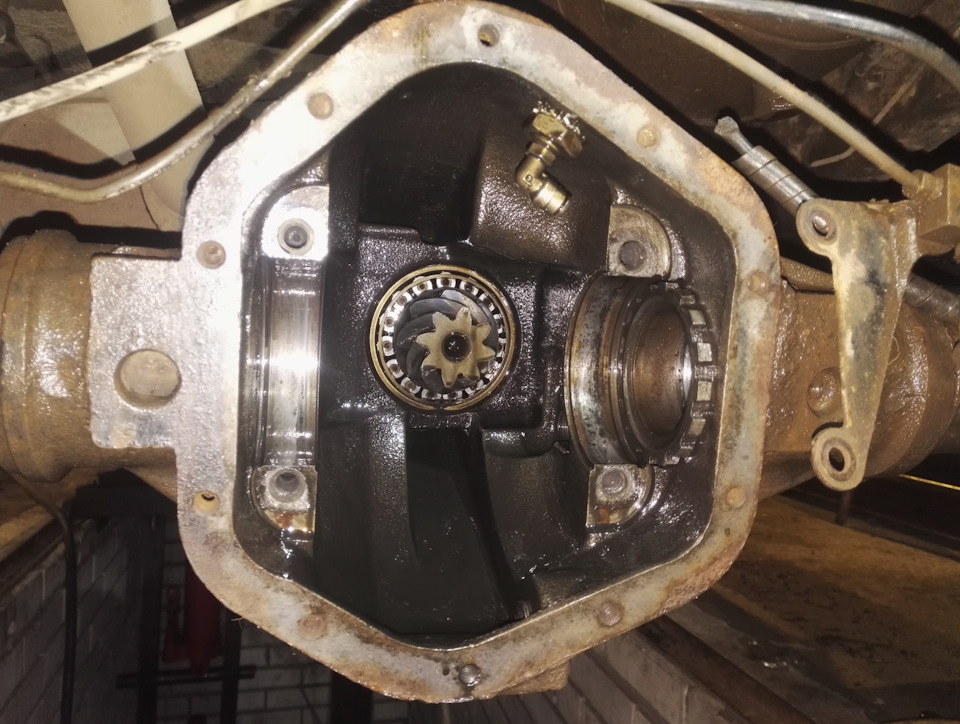

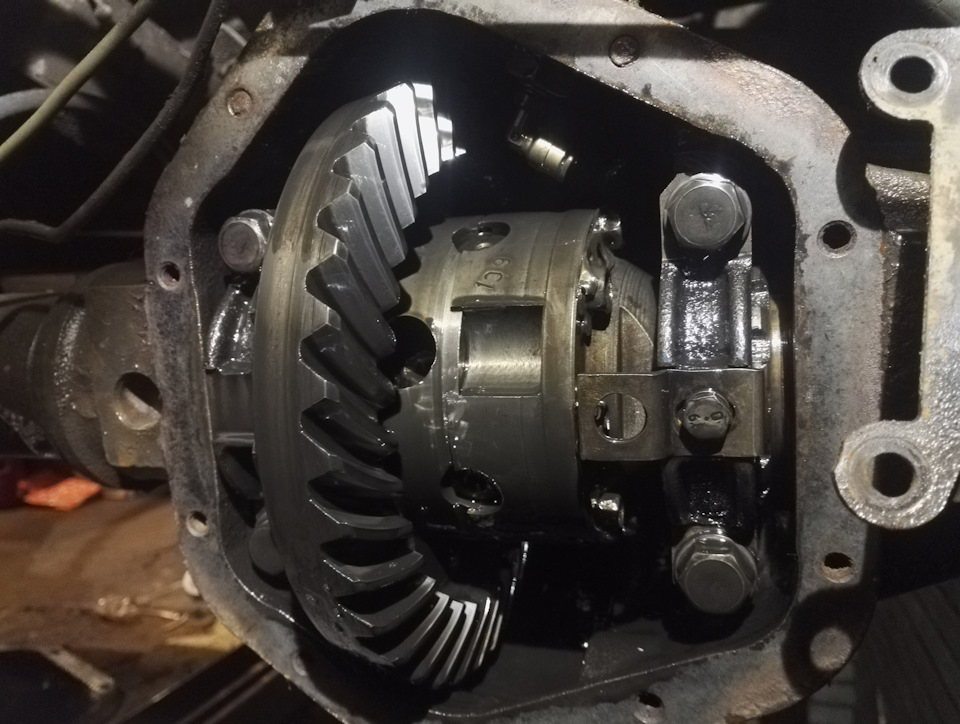

Вытаскиваем полуоси, снимаем старый дифф.

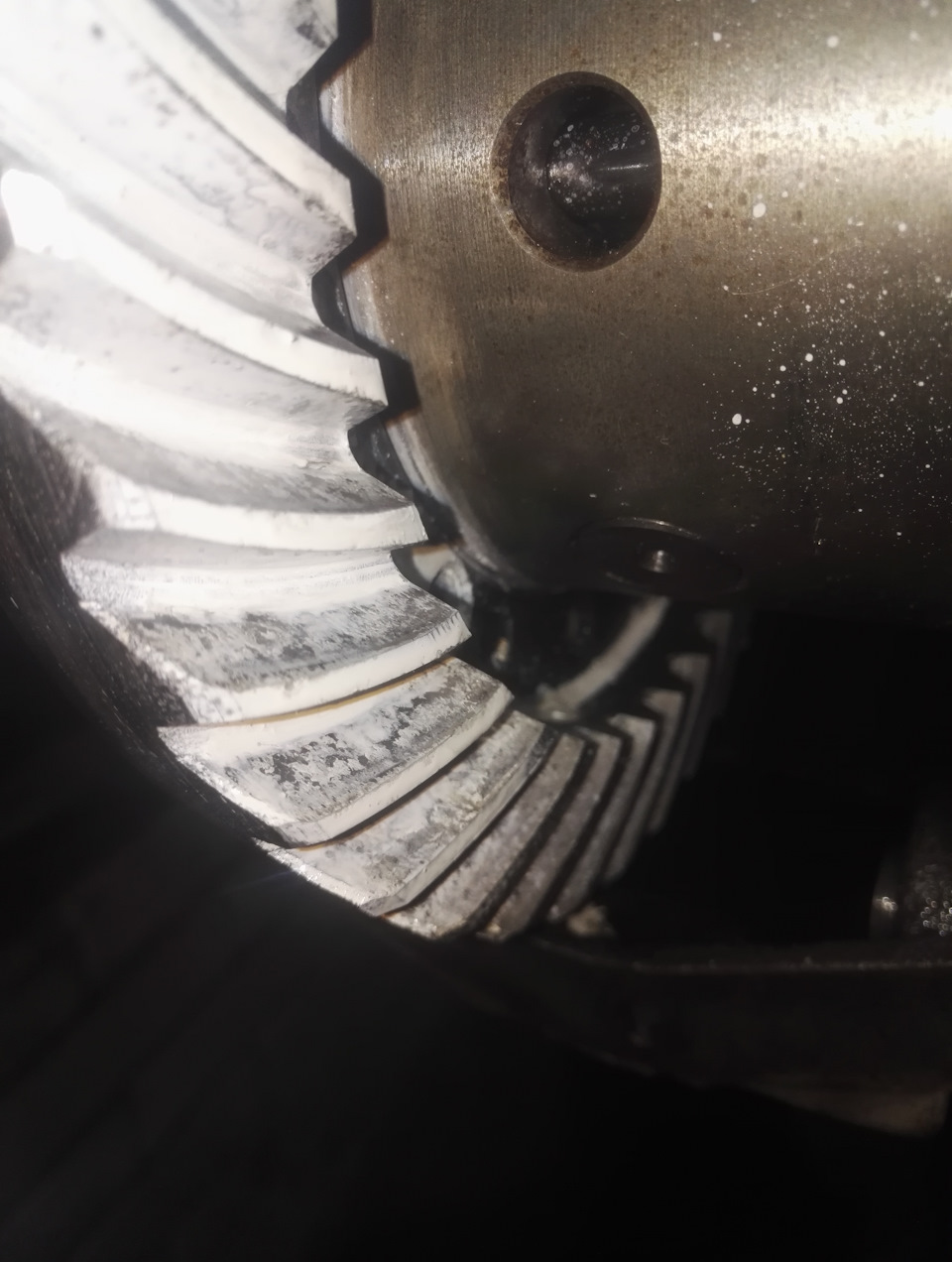

Заодно можно посмотреть какое было пятно контакта.

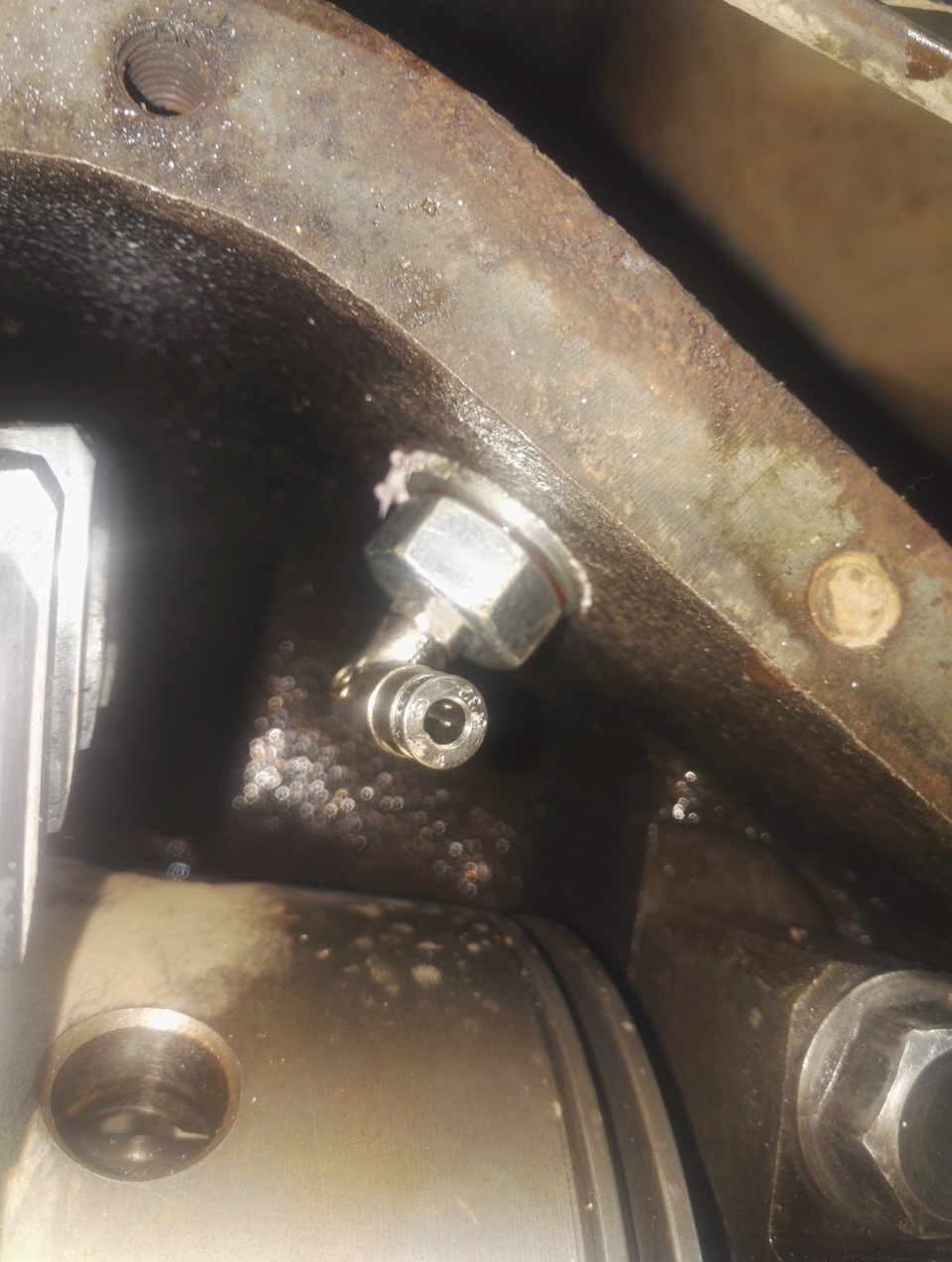

От спрута пневмо-ввод остался, была надежда что можно будет использовать его. Но ИЖ-ТЕХНО выпендрились :( Вот почему нельзя было унифицировать со спрутом, у многих клиентов же до этого уже какая-то блокировка стояла. Хотябы диаметр болта сделали как в спруте, а то ИЖ-ТЕХНО намного меньше.

Надел ведомую шестерню, подогрев феном. Закручиваю, опс…

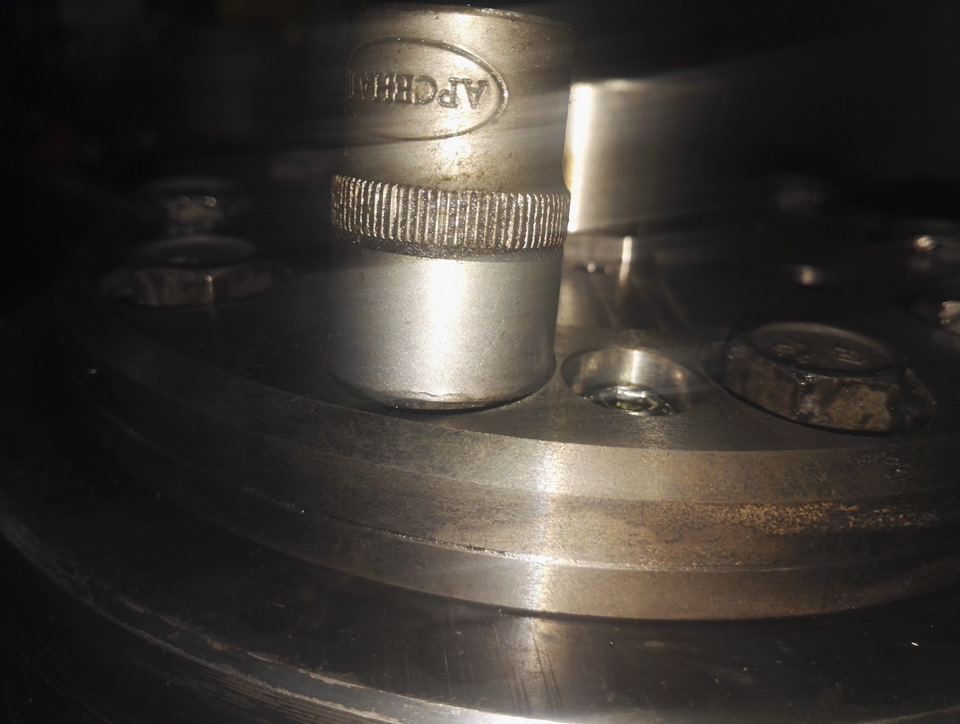

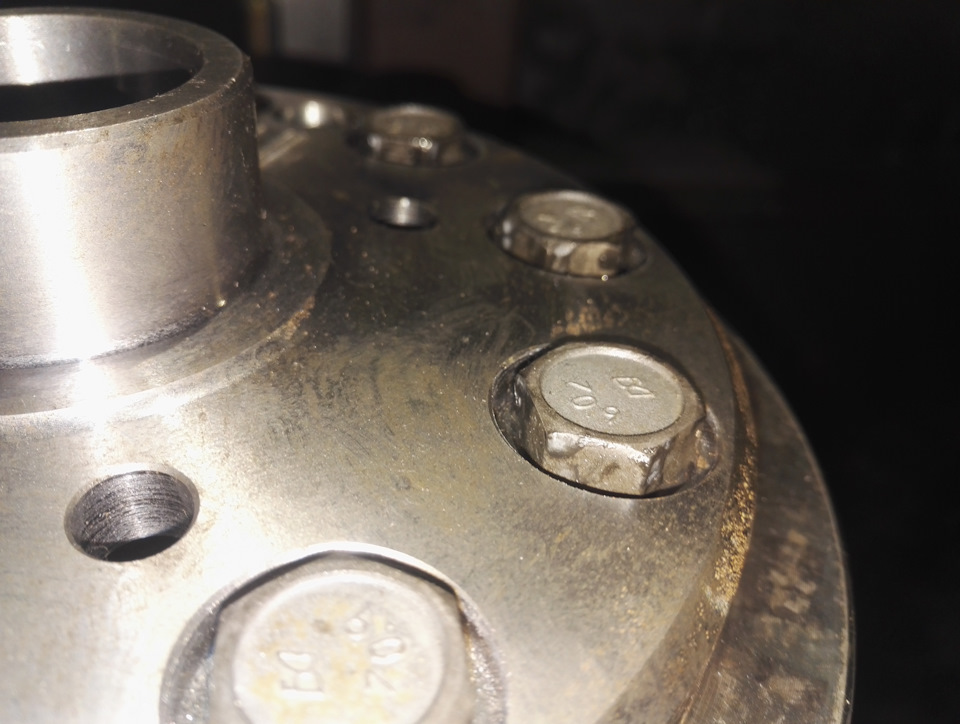

Мы тестировали, тестировали… сказали иж-техно, и не вытестировали. Почему нельзя было сделать выборку под болт чуть больше? Хотябы на 1-2 мм? В итоге головка туда не влазит.

В итоге зацеп болта минимальный :( Новый он закрутился на грани срыва, но чуть будет усилие на закруте/открутке и точно не выдержит :(

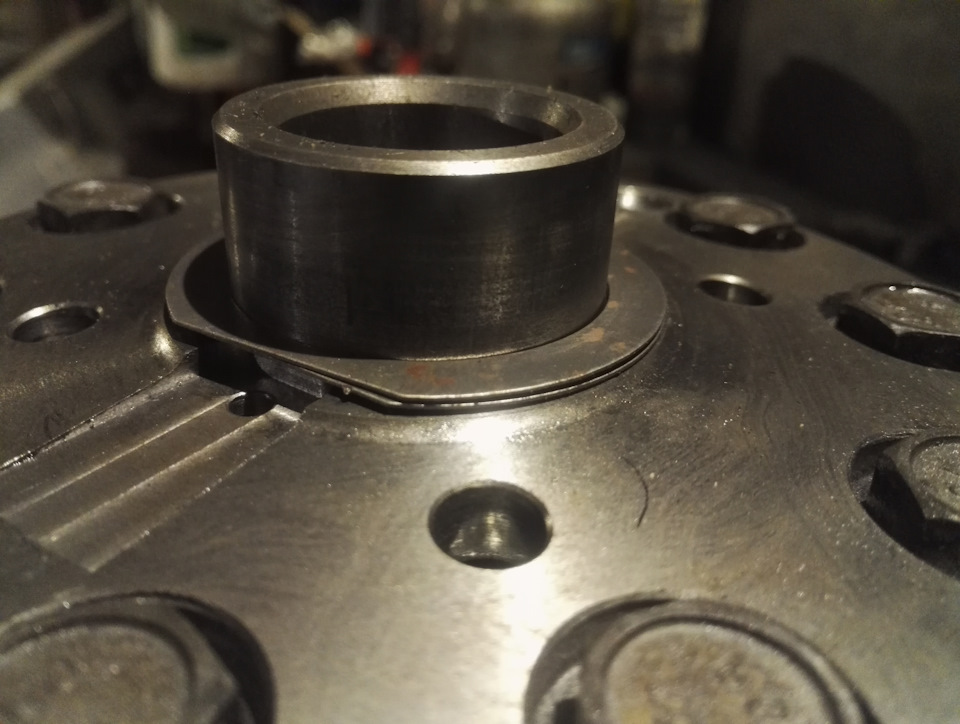

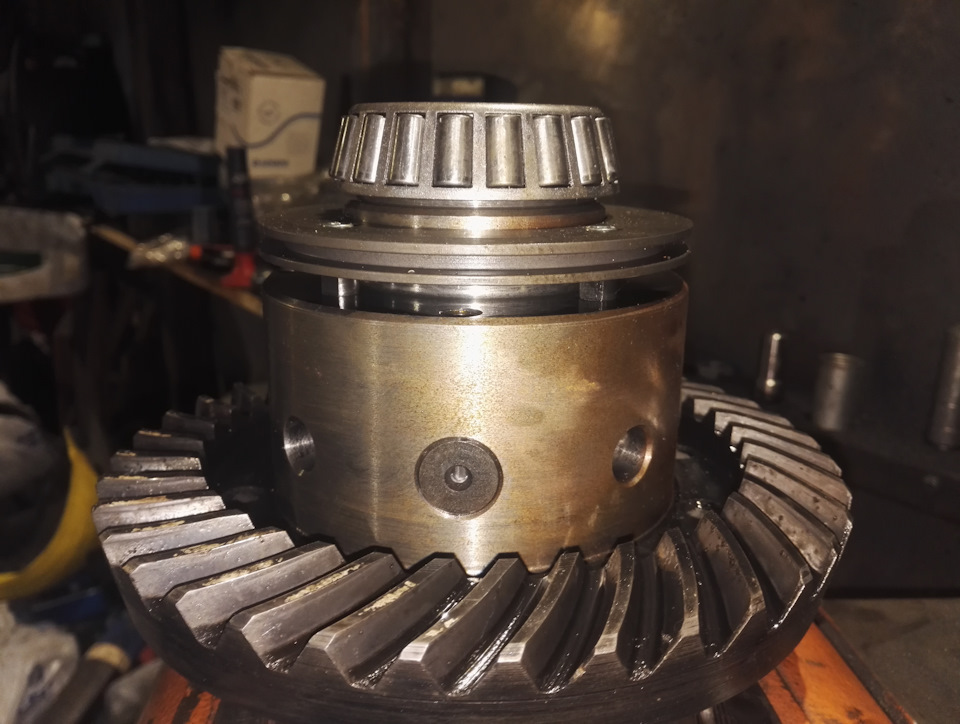

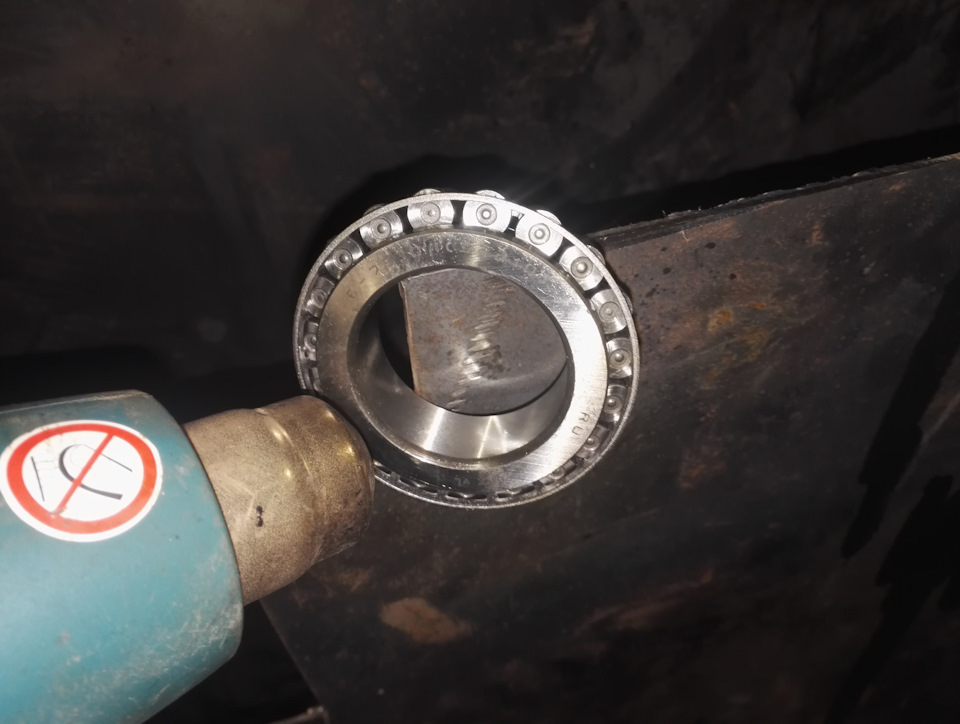

Напрессовываем подшипники на горячую. Залетают, только в путь.



Регулировочных колец не хватило :( У меня было самое большое 3.7мм, зазор пары получился 1мм, пришлось подложить под подшипник пару колец 0.5 + 0.15 + использовать регулировочное кольцо диффа 3.2, зазор стал 0.13. Маловато, должно быть 0.15-0.25, покрутил по кругу, нигде не закусывает… так и оставил, нету уже времени по 50 раз перебирать.

Пятно контакта в норме.

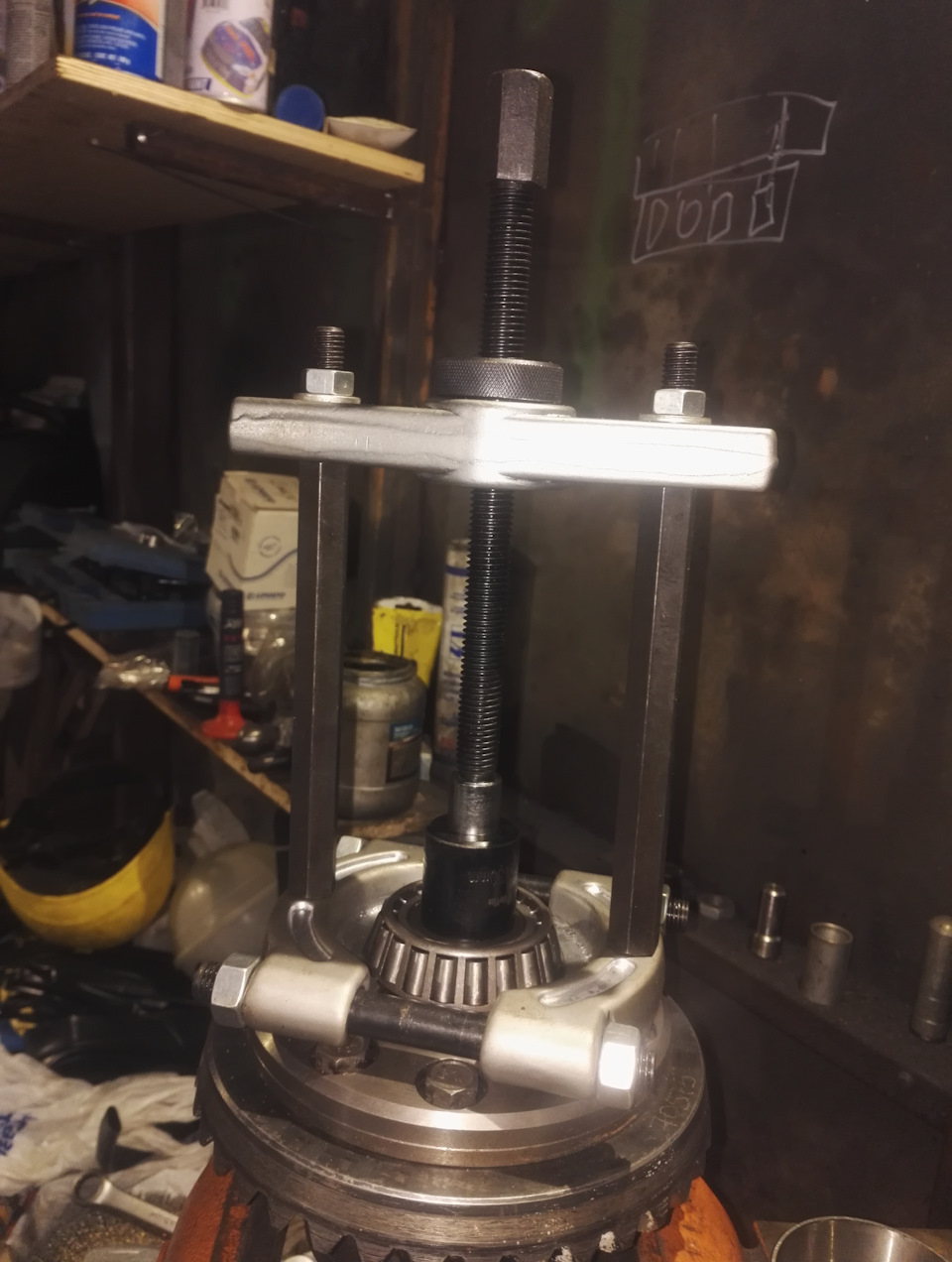

Приобрел тут недавно съемник сепараторный, адски полезная вещь. 2 раза снял подшипник, без повреждений. Легко и просто.

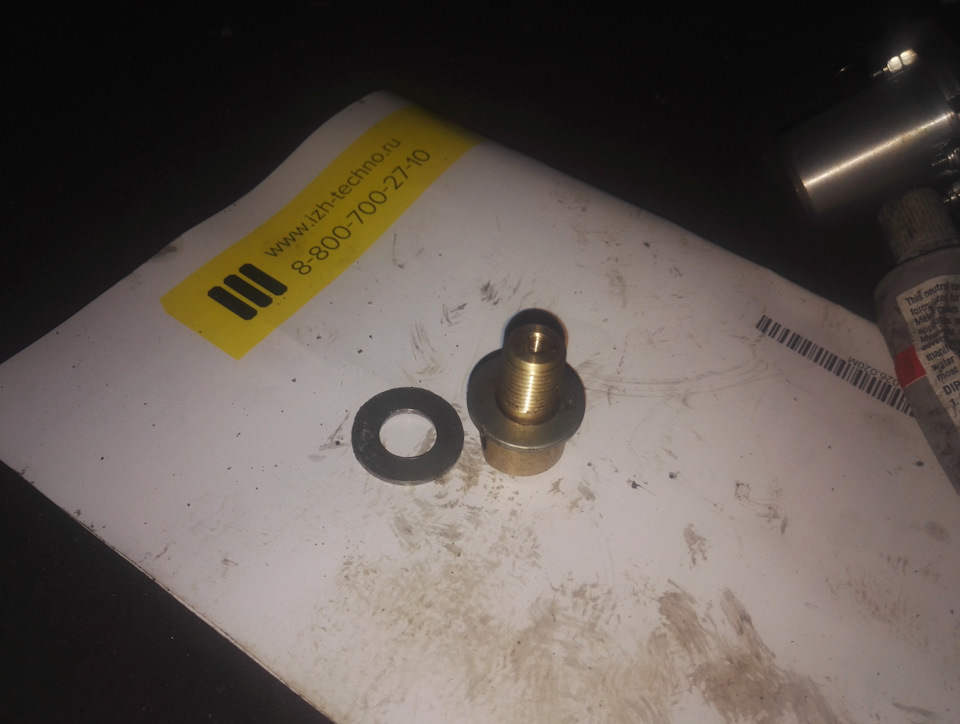

Дырка-то у меня в картере моста больше чем надо :( Пришлось использовать шайбочки.

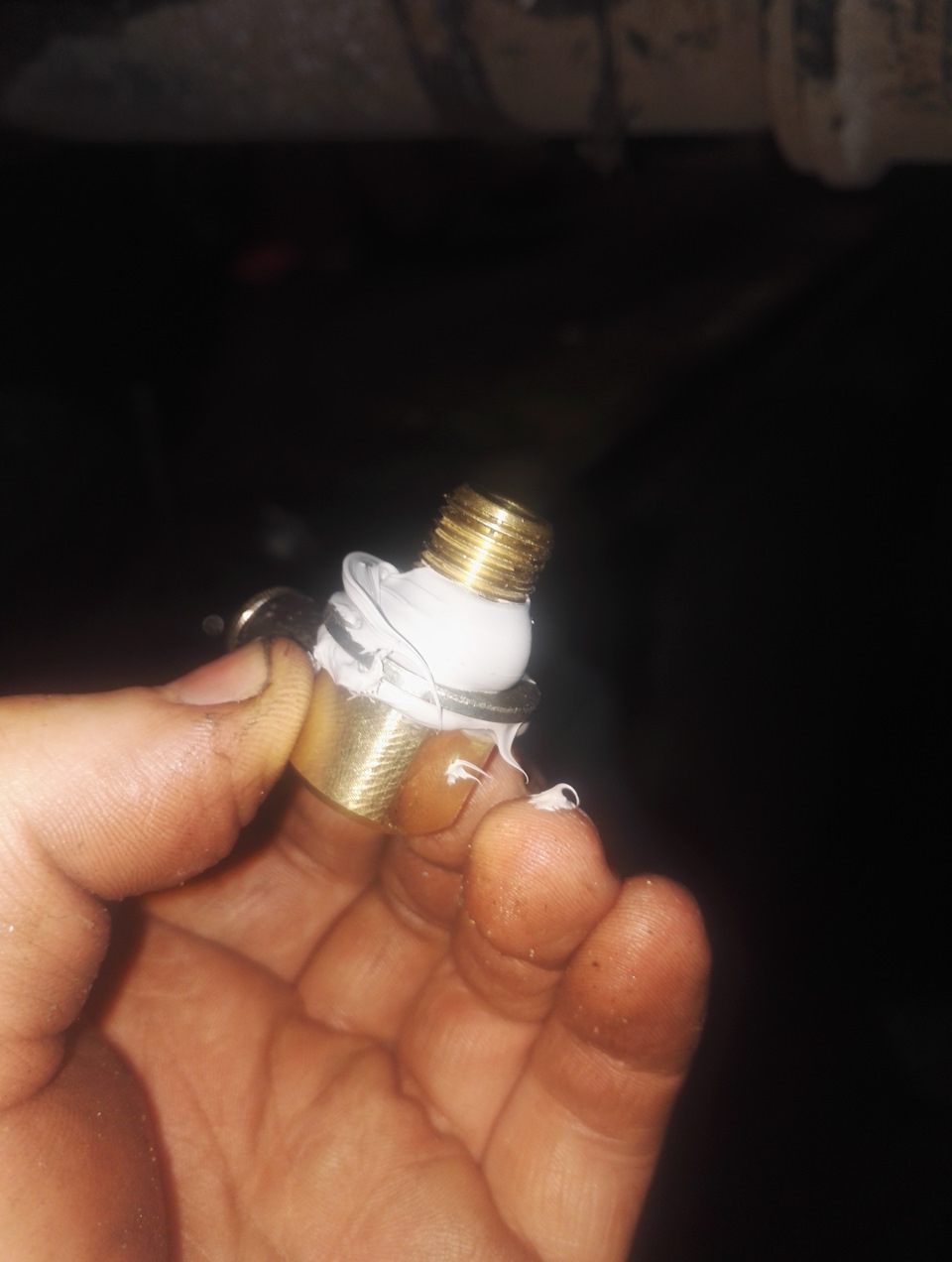

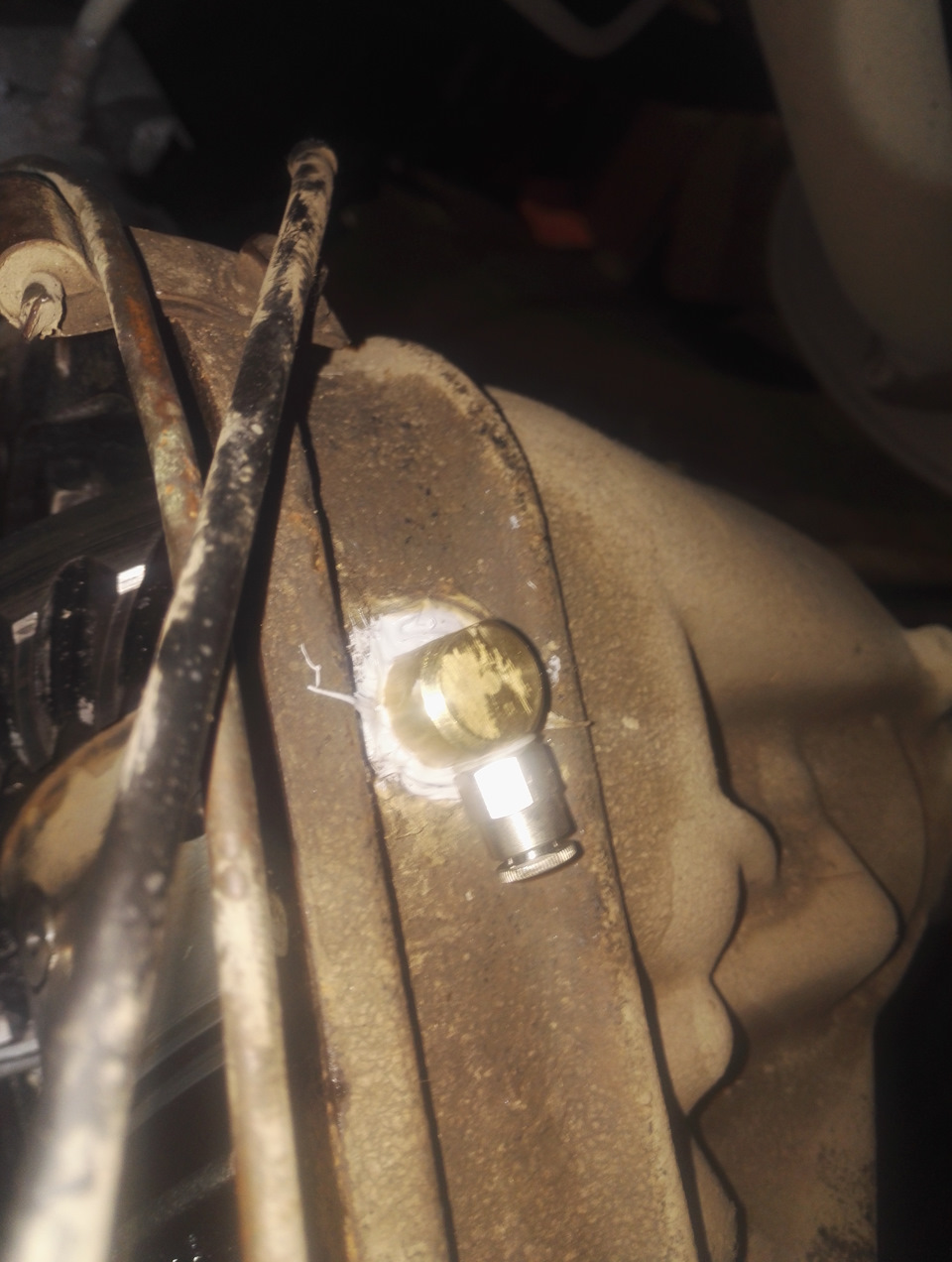

Загнал с герметиком, думаю будет держать.

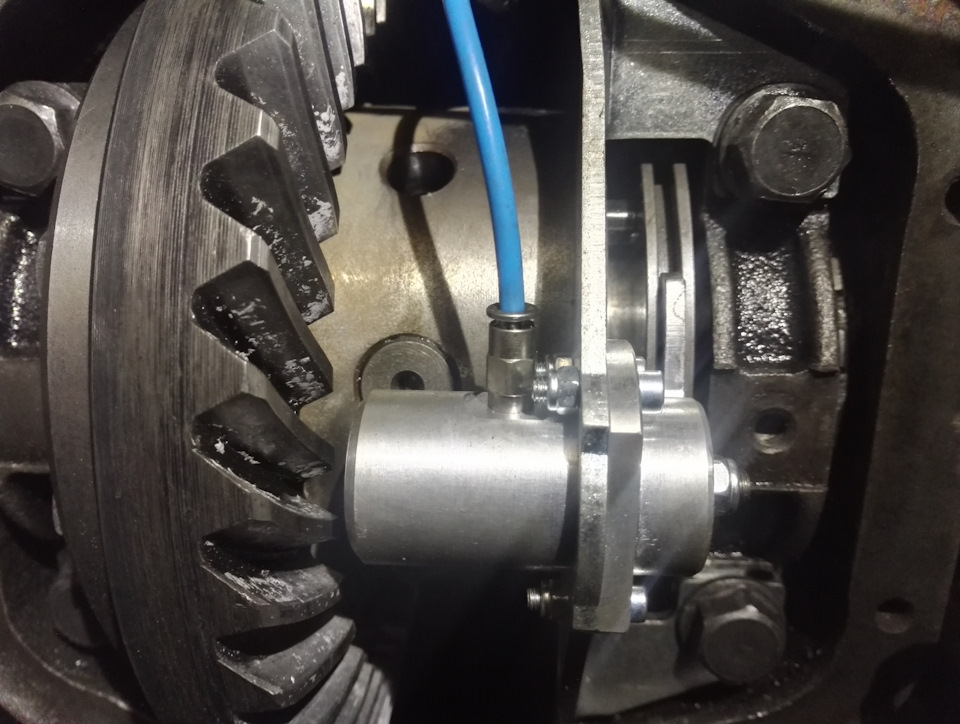

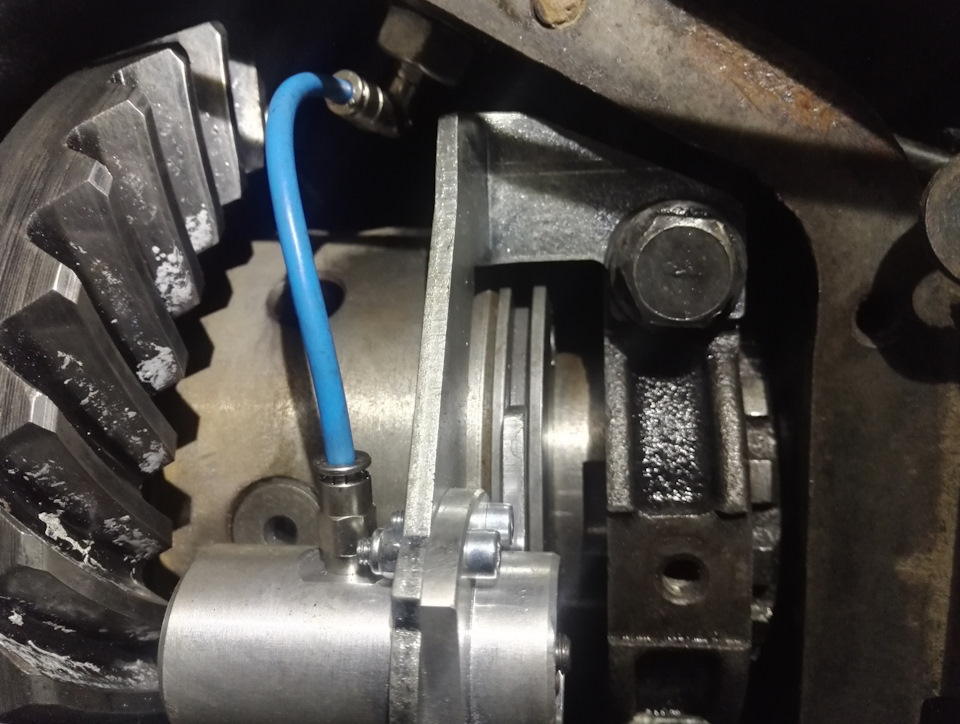

Все собираем, болты крепления привода не затягиваем. Подвижную муфту сдвигаем в право в сторону регулировочной гайки. Проложив щуп 0.1 мм между рычагом привода и муфтой, сдвигаем привод в право. Затягиваем болты, проверяем что щуп пролазит со всех сторон рычага и сверху и снизу, этим мы убедимся что привод отцентрован по муфте.

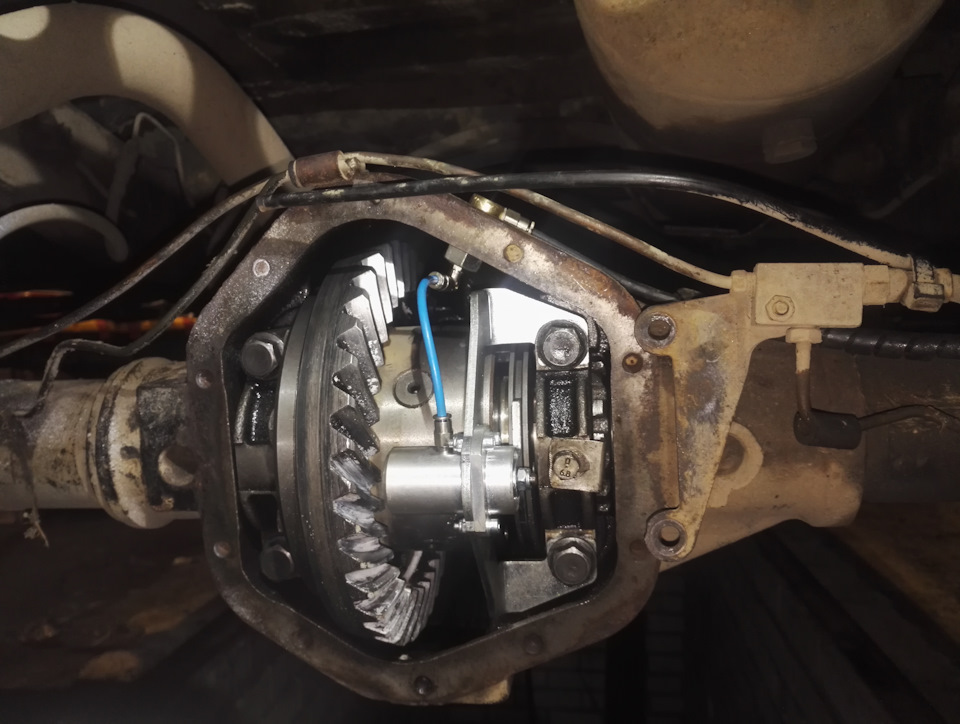

Блокировка включена

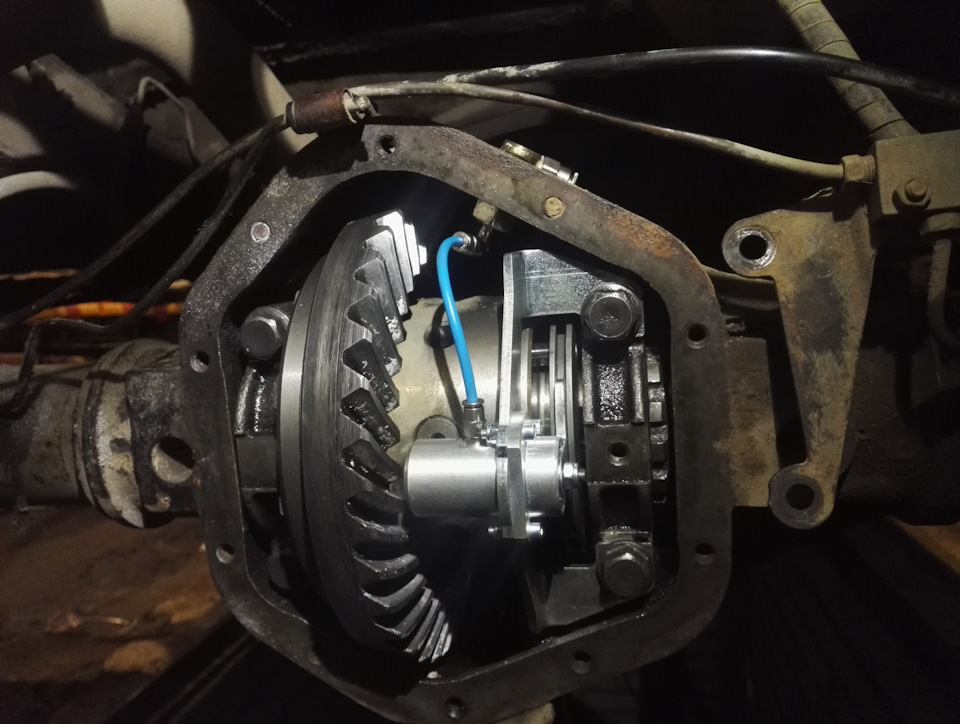

Блокировка выключена

Профит :)

Поехал тестировать :)
